國網潛江市供電公司自研“利器”縮短低壓配電柜帶電更換開關作業時間
來源：中國能源新聞網 時間：2024-10-17 19:25

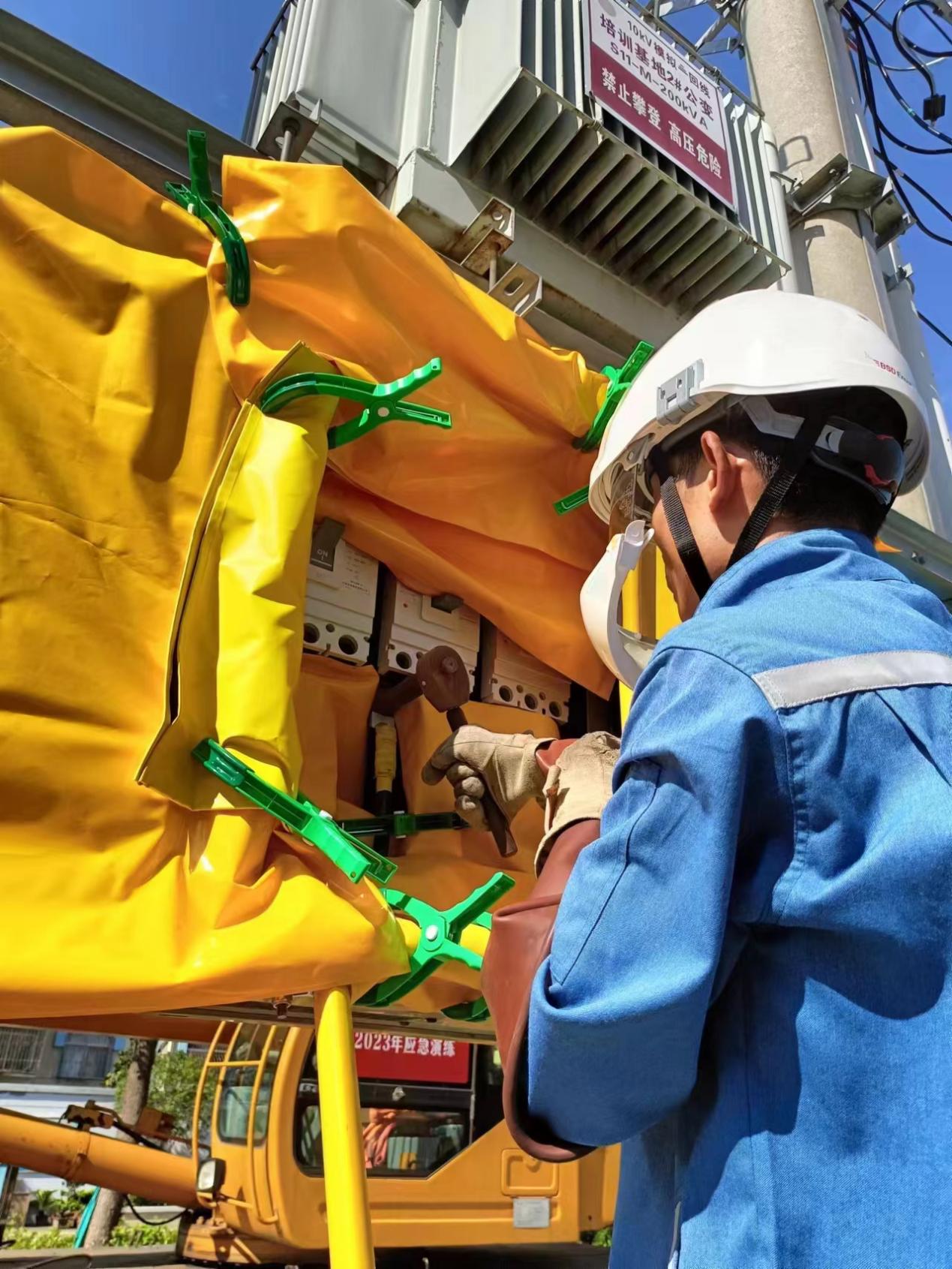

中國能源新聞網訊（周志勇）10月16日，在湖北潛江市總口管理區總電磚瓦廠臺區現場，國網湖北省潛江市供電公司配網帶電作業班使用該公司“火炬”QC小組研制的兩種新式工具，完成了帶電作業任務。相比以前，作業時長減少了45分鐘。
這兩種新式工具是低壓母排絕緣罩專用安裝鉗和異形棘輪分體扳手。
近年來，潛江市供電公司大力推廣0.4千伏配網不停電作業，更換配電柜0.4千伏負荷開關作業復雜，絕緣遮蔽、拆卸、安裝用時長，效率低。
“配電柜內元器件分布密集，空間狹小，使用普通扳手，安裝、拆卸費時費力。”潛江市供電公司配網帶電作業班班長楊軍說。
2024年年初，潛江市供電公司“火炬”QC小組負責人張剛得到消息后，將縮短0.4千伏配電柜帶電更換負荷開關時長作為攻關課題，帶領成員分析帶電更換負荷開關的6個環節，收集統計該項帶電作業案例，對每個環節用時列表分析，發現配電柜絕緣遮蔽和開關拆除安裝兩道工序耗時大，平均用時占比分別為38.2%和39.7%。
“如何縮短這兩項工序作業時長，提高帶電作業效率呢？”張剛日夜苦思冥想，尋找破解課題的思路。
張剛帶領成員開展調查研究，與帶電作業班員工交談，了解操作步驟，實地查看作業環境及工具，從人員、工具、設備、環境4個方面深入分析兩道工序耗時原因，終于找到兩項工序耗時長的癥結——無專用的絕緣遮蔽工具和無專用的拆裝開關工具。
工欲善其事，必先利其器。張剛決心設計一種專用工具，降低安裝難度，提高安裝速度。他利用力的相互作用原理，改造普通尖嘴鉗，將一個鉗尖鋸斷20毫米，在鋸斷處焊接一個10毫米的螺母，上下壓縮產生圓形孔洞，用力夾緊鉗口將紐扣摁進固定孔。
經過改造、焊接、打磨和測試，一種低壓母排絕緣罩專用安裝鉗便制作好了。2024年2月，帶電班成員使用該安裝鉗安裝絕緣罩，作業時長由原來的61.5分鐘降至11.1分鐘，效率提升近5倍。該鉗適用于柱上開關、避雷器、刀閘等任何型號的絕緣罩安裝。
嘗到成功的甜頭后，張剛信心十足，一頭扎進開關螺栓拆裝扳手的設計中。
他與小組成員深入研究，決定設計一種棘輪分體絕緣扳手。這種扳手包括棘輪頭和可伸縮手柄兩部分。
根據開關常見的螺母型號，設計制作相應尺寸的棘輪頭；結合配電柜的狹小空間，將扳手手柄設計為可伸縮調節的絕緣手柄。
棘輪頭包括主體件、梅花套、彈簧及旋轉鈕。使用時，套上棘輪頭，可完成螺母擰緊或旋松。
2024年2月，潛江市供電公司配網帶電作業班使用異型棘輪分體絕緣扳手，更換配電拒負荷開關，用時從原來的64.5分鐘降至12.2分鐘，效率提升近5倍。這種扳手適用于任何型號的配電柜負荷開關拆裝。
2024年3月，張剛帶領團隊研制發明的兩種帶電作業工具，優化了0.4千伏帶電更換配電柜開關作業流程，讓作業更安全、更高效。
這兩種工具使用方法簡單，便于攜帶，已在荊州供電公司帶電作業班組全面推廣應用。
2024年6月，《縮短0.4千伏配電柜內帶更換負荷開關的作業時間》成果獲得荊州市質量管理小組活動成果發布一等獎。
2024年6月，潛江市供電公司火炬QC小組被湖北省質量協會、湖北省總工會和湖北省婦女聯合會樹立為湖北省優秀質量管理實踐標桿。
